移動式糧食扦樣機

移動式糧食扦樣機用途：

該移動式糧食扦樣機是安徽華中機械扦樣機設備系列中的新型產品。適用于對車載包裝糧食、散糧無蓋運輸車等進行糧食自動扦樣?？蓹z測的糧食品種包括小麥、稻谷、大米、玉米、大豆、油菜籽、高梁等顆粒狀原糧?？裳豘軸(立柱)自動旋轉，以及沿X軸自動移動，該扦樣機設備是對車載糧食進行抽樣檢測的關鍵設備。

移動式糧食扦樣機特點：

移動式糧食扦樣機配有4個行走輪，可以實現自動行走。該扦樣機的整機系統剛性好，自動化程度高，可實現遙控器控制扦樣。使用調節和維修方便，性能穩定、可靠，單人即可操作，減少勞動力。

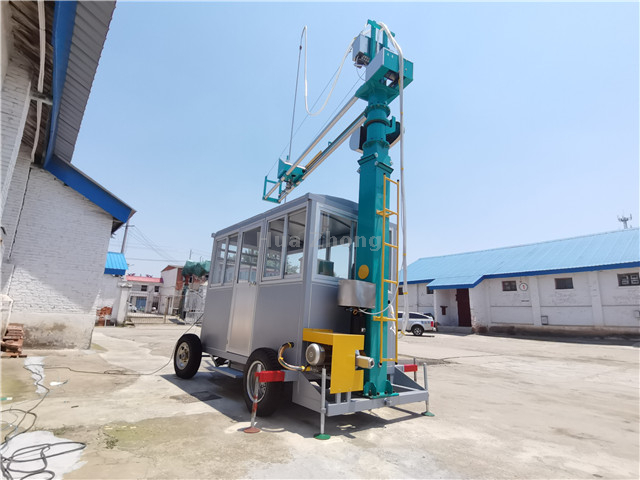

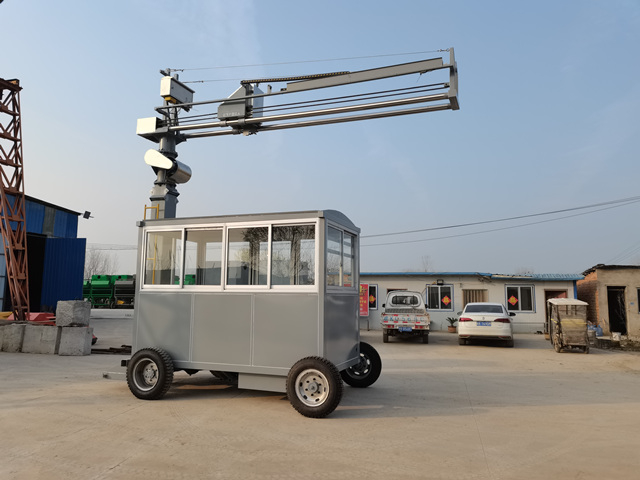

移動式扦樣機工作場景展示

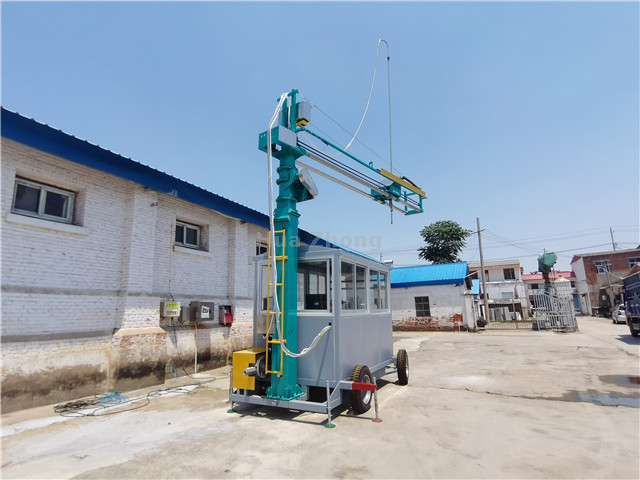

移動式扦樣機工作現場展示

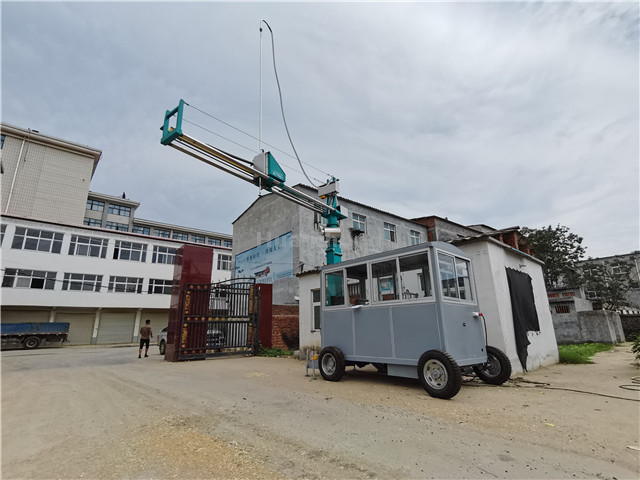

移動式扦樣機工作現場展示（工作位置通常在大門口）

移動式糧食扦樣機由三部分組成：機動裝置、行走機制和電控系統。

1. 移動式糧食扦樣機的結構

扦樣小車，旋轉臂和立柱三大部分組成了移動式糧食扦樣機，能實現三個坐標方向上的運動。旋轉臂的旋轉和扦樣小車的前后移動及扦樣桿的上下移動都由電動動力來實現。

2. 移動式糧食扦樣機的行走機制

移動式糧食扦樣機配有4個行走輪和行走電機，可實現場地內的自動行走。

3. 移動式糧食扦樣機的電控系統

電控系統由電機主回路和按鈕組成。

扦樣小車

控制器

移動式扦樣機的電機

移動式糧食扦樣機的工作原理

1.移動式糧食扦樣機旋轉臂的旋轉，依靠的是旋轉電機帶動螺旋錐形齒輪帶動轉向立柱旋轉，從而帶動旋轉臂轉動。

2.移動式糧食扦樣機的扦樣小車的移動電機通過鏈條傳動使扦樣小車能夠進行前后移動。

3.扦樣桿的升降電機驅動扦樣桿的驅動盤并帶動扦樣桿進行上下移動。

4.扦樣過程：當扦樣點選好后，首先啟動吸糧風機，再啟動扦樣桿升降電機，并按下控制臺上的下降按鈕。當扦樣桿插入糧食后，吸糧器使吸糧管與扦樣桿能夠形成一定的負壓，這時糧食從扦樣孔進入，之后通過吸糧管進入吸糧器內，即完成了扦樣作業。

移動式扦樣機內部視圖

1. 移動式糧食扦樣機的設備運輸

在運輸移動式糧食扦樣機時，應先將扦樣小車移動到靠近立柱的位置，并將扦樣桿移動至最低位置。在運輸途中應避免發生刮擦事故，注意設備與人的安全。

2. 移動式糧食扦樣機的設備安裝

在安裝該移動式糧食扦樣機設備時，應先將該扦樣機的支撐腳安裝完畢，同時注意扦樣機的旋轉臂的旋轉空間是否夠用。扦樣機安裝后，將吸糧管與微型吸器管接上。

移動式扦樣機的支撐裝置

安徽華中機械移動式扦樣機銷售案例圖片

1. 移動式扦樣機的手動控制操作

1)  接通扦樣機的電源。

2)  啟動扦樣機的吸糧器。

3) 扦樣桿升降，扦樣小車前、后移動、轉向臂旋轉左右等扦樣機工作可以通過工作臺面板上的按鈕進行控制操作。

2. 移動式扦樣機的遙控操作

當操作者離開扦樣機操作臺時，可利用遙控器操作扦樣桿、扦樣小車的移動及轉向臂的轉動。

3. 移動式扦樣機的維護

1)  移動式糧食扦樣機的鏈條在長期使用后，必須注油進行潤滑。

2)  移動式糧食扦樣機濾筒內部的濾網，在每扦樣50車糧食后，必須進行清理。

3)  移動式糧食扦樣機設備使用和保管者應經常檢查移動式糧食扦樣機的吸糧管是否因為磨損而漏氣，如出現類似的問題應及時更換。

4)  扦樣機扦樣完成后，應把移動式糧食扦樣機的扦樣桿置于最低位置，移動小車靠近立柱位置，旋轉臂置于非通道上方。

5)  使用中，扦樣機操作者應該定期檢查電控回路的各連接點是否出現脫落或松動的情況。如果發現應立即排除。
